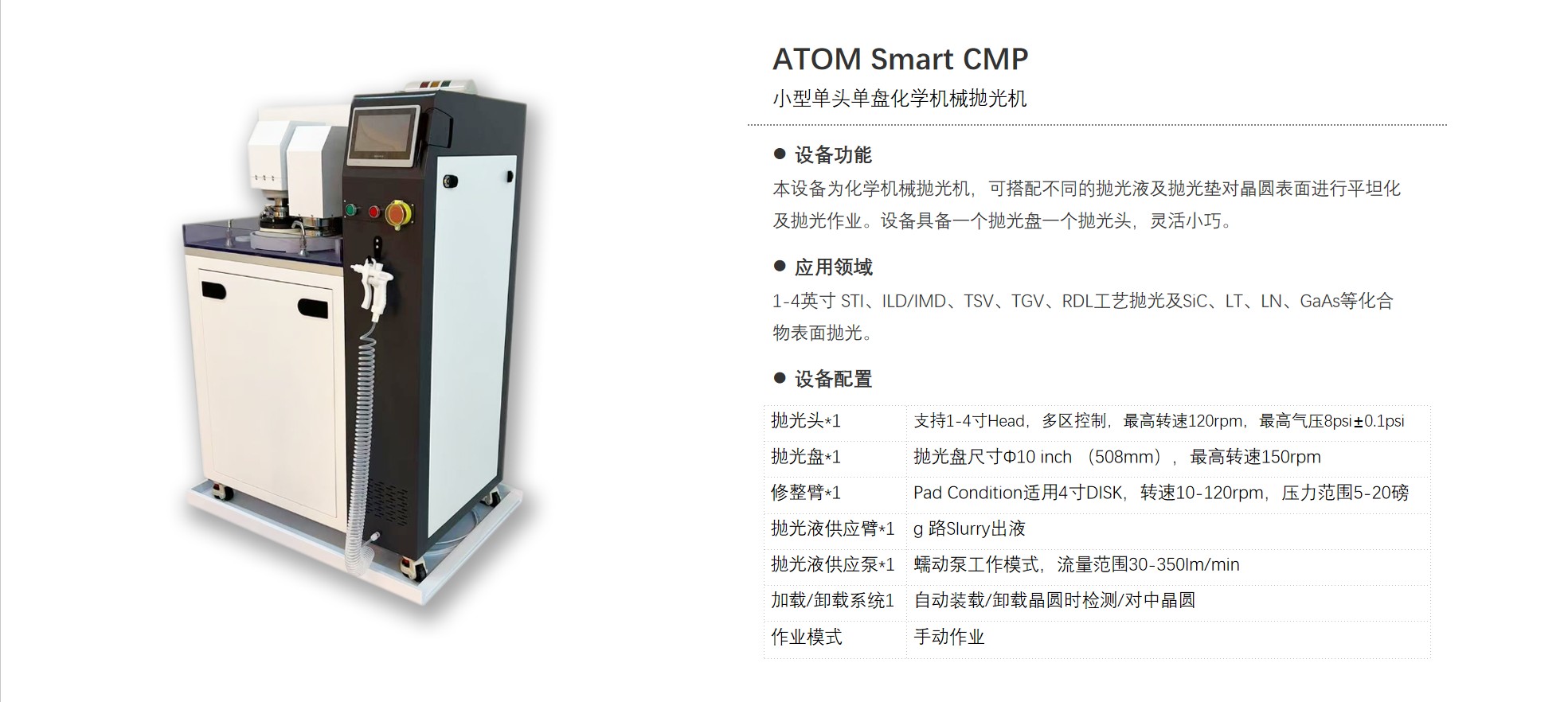

/ DETAILED PARAMETERS

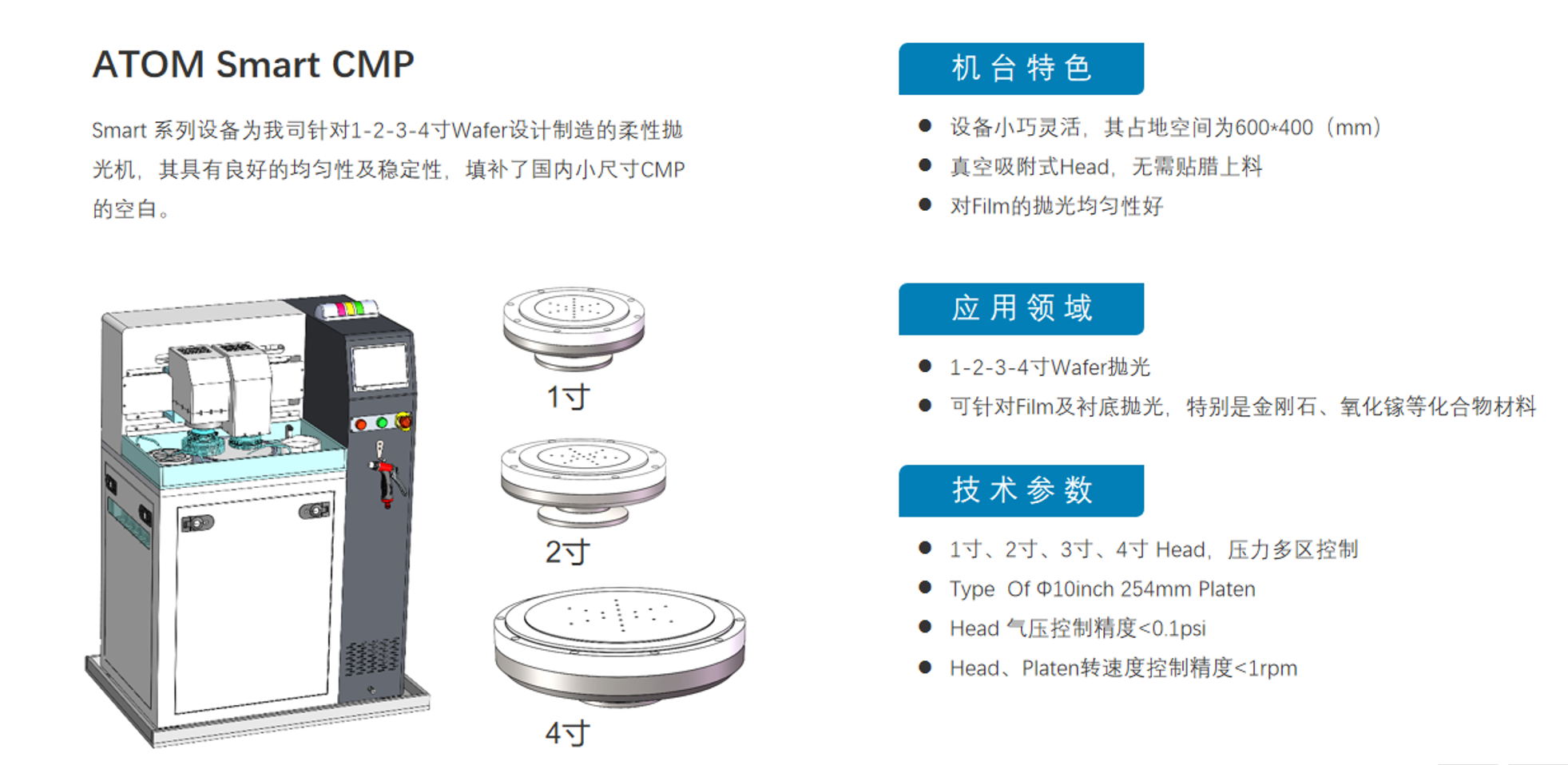

专为小尺寸晶圆打造,填补国内空白是国内少有的针对 1-4 寸小尺寸晶圆(Wafer)设计的化学机械抛光设备,解决了小尺寸半导体材料抛光的国产设备短板,适配研发与小批量生产需求。
小巧灵活,极致节省空间占地仅约 600×400mm,单头单盘的紧凑设计,对实验室和洁净车间非常友好,轻松融入各类产线布局。
高精度抛光控制,工艺稳定性强
抛光头气压控制精度高达 ±0.1psi,转速控制精度<1rpm,压力多区可调,确保晶圆抛光的均匀性与一致性。
抛光盘最高转速 150rpm、抛光头最高转速 120rpm,可满足多种工艺的抛光速度需求。
操作便捷,适配多种抛光场景
采用真空吸附式抛光头,无需贴腊上料,大幅简化了上料流程,提升作业效率。
支持自动装载 / 卸载晶圆时的检测与对中,搭配手动作业模式,兼顾自动化与灵活性。
材料兼容性强,覆盖多类工艺不仅支持硅基工艺(STI、ILD/IMD、TSV、TGV、RDL 等)抛光,还能适配 SiC、LT、LN、GaAs、金刚石、氧化镓等化合物半导体材料的衬底 / 薄膜抛光,应用场景广泛。
完整的工艺配置,开箱即可用标配抛光盘、修整臂、抛光液供应臂与蠕动泵(流量 30-350lm/min),形成完整的抛光液供应与垫修整系统,保障抛光效果稳定,减少额外配置成本。
